Neue Teile für Fritzing: EnCoder

In der Bucht gibt es hin und wieder hochwertige Alps Rotary Encoder der RK09 Reihe.
Und da ich davon eine ganze Hand voll gekauft habe, habe ich diese EnCoder als Bauteile in Fritzing angelegt.

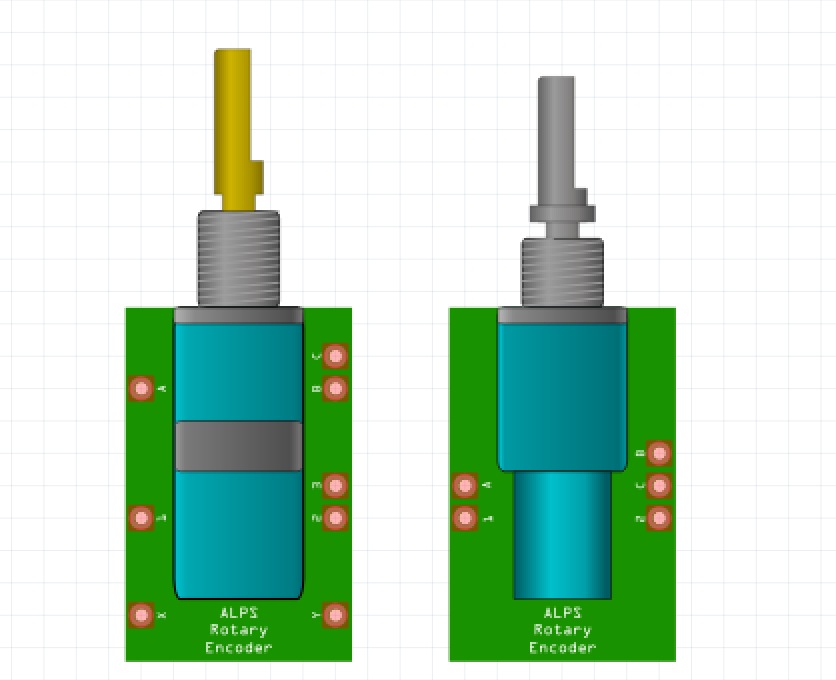

Alps RK09 Breadbord

Alps RK09
Breadbord

Alps RK09 schematic

Alps RK09
schematic

Alps RK09 PCB

Alps RK09
PCB

Dies sind zwar ungewöhnliche „Customer Varianten“ von Alps, aber vielleicht hat ja jemand genau die.
Der Erste „Inkremental EnCoder ALPS RK09 30er mit Poti 10K und Drucktaster“
Der Zweite „Absolut EnCoder ALPS RK09 18fach mit push_pull“
Hier die Fritzingbauteile downloaden: AlpsRK09
